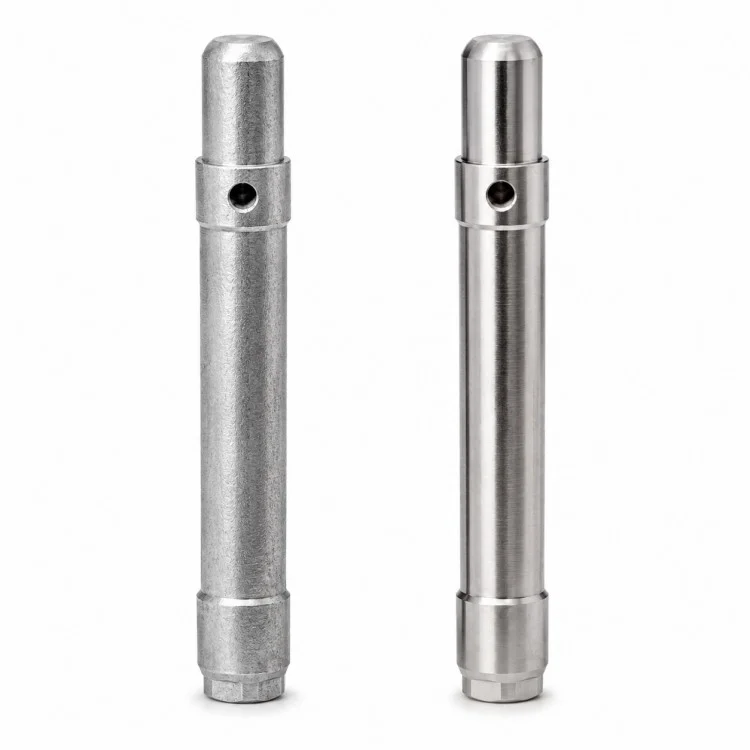

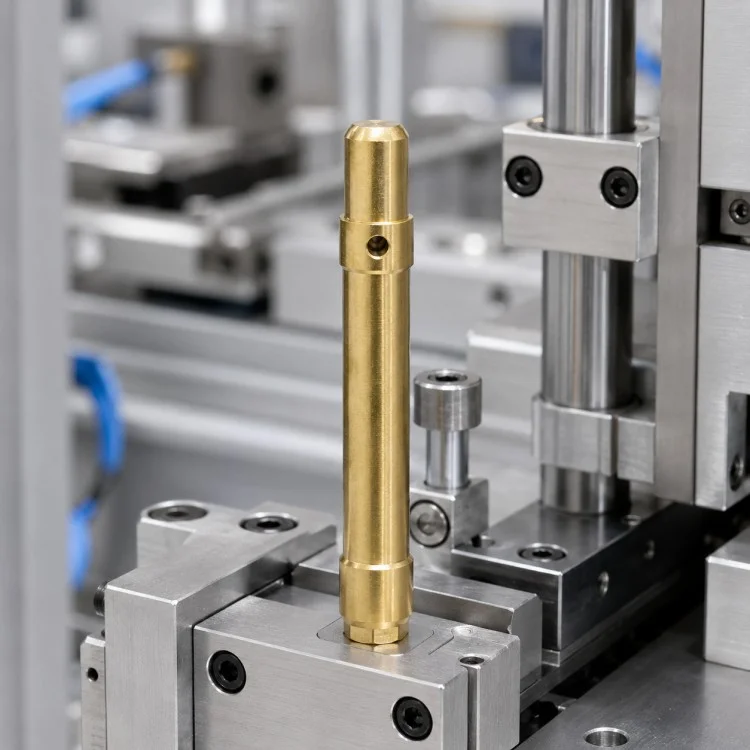

जियांगक्सिंग शिन एक प्रत्यक्ष निर्माता के रूप में OEM खरीदारों के लिए सटीक सीएनसी मशीनीकृत क्रॉस-ड्रिल स्टेप्ड शाफ्ट का निर्माण करता है, जो प्रत्येक सुविधा को स्वतंत्र रूप से व्यवहार करने के बजाय असेंबली को प्रभावित करने वाले आयामी संबंधों पर ध्यान केंद्रित करता है। लंबा केंद्र अनुभाग प्राथमिक बेलनाकार संदर्भ प्रदान करता है, जबकि चरणबद्ध कंधे और अंत व्यास का उपयोग ग्राहक के डिजाइन के अनुसार पता लगाने, समर्थन या कनेक्शन के लिए किया जा सकता है।
एक अनुप्रस्थ छेद एक चरणबद्ध खंड के पास स्थित है। उपकरण डिज़ाइन के आधार पर, ऐसी सुविधा का उपयोग पिन, लॉकिंग तत्व, फास्टनिंग पॉइंट या किसी अन्य यांत्रिक इंटरफ़ेस के लिए किया जा सकता है; इसका वास्तविक कार्य उत्पादन के दौरान ग्रहण किए जाने के बजाय ग्राहक की ड्राइंग का पालन करना चाहिए।
लंबे शाफ्ट घटकों के लिए, प्रक्रिया नियोजन को समग्र लंबाई, जर्नल व्यास, कंधे की स्थिति और छेद स्थान के बीच संबंध पर भी विचार करना चाहिए। ज्यामिति के अनुसार उपयुक्त मोड़ अनुक्रम, समर्थन विधियां और माध्यमिक ड्रिलिंग संचालन का चयन किया जाता है ताकि महत्वपूर्ण संभोग क्षेत्र मुख्य घूर्णी डेटाम से सही ढंग से संबंधित रहें।

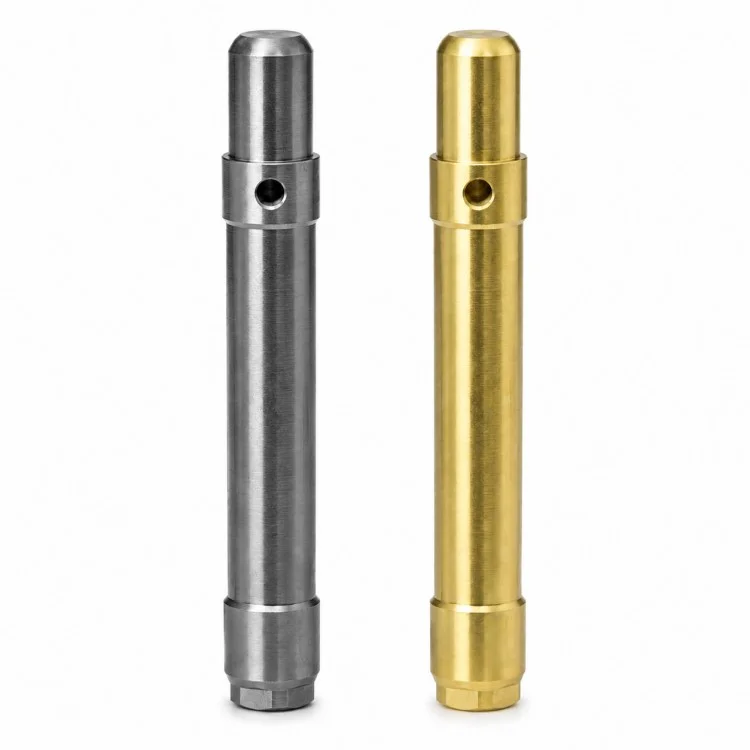

सामग्री का चयन मजबूती, घिसाव, संक्षारण और वजन की आवश्यकताओं के अनुरूप किया जा सकता है। तकनीकी रूप से उपयुक्त होने पर स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु इस्पात, एल्यूमीनियम मिश्र धातु, पीतल या अन्य मशीनी धातुओं पर विचार किया जा सकता है। ताप उपचार, पीसना, चढ़ाना या अन्य माध्यमिक प्रक्रियाएं केवल तभी लागू की जाती हैं जब तकनीकी विशिष्टताओं के लिए आवश्यक हो।
ज़ियामेन ज़ियांगक्सिंग ज़िन इंडस्ट्री एंड ट्रेड कंपनी लिमिटेडनिरीक्षण योजना में शाफ्ट व्यास, कंधे की दूरी, क्रॉस-होल स्थिति, अंतिम विशेषताएं और महत्वपूर्ण संभोग आयाम शामिल हो सकते हैं। यह दृष्टिकोण गैर-मानक उपकरण परियोजनाओं के लिए उपयुक्त है जहां विश्वसनीय यांत्रिक फिट सामान्य कैटलॉग शाफ्ट के मिलान से अधिक मायने रखता है।

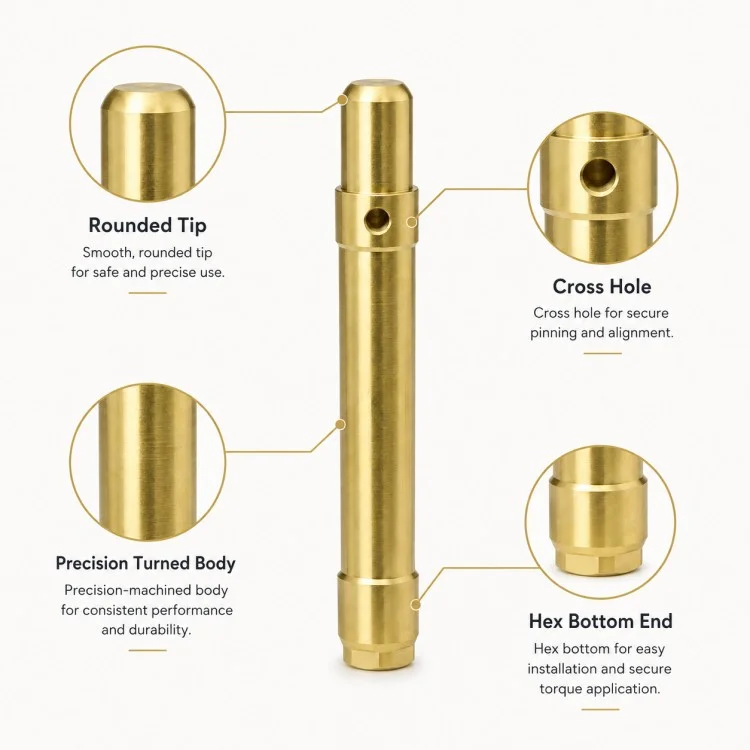

विभिन्न शाफ्ट व्यास और कंधों को एक घटक में एकीकृत किया जा सकता है, जिससे एक ही घूर्णी निकाय पर कई स्थान और संभोग क्षेत्रों को समन्वित किया जा सकता है।
अनुप्रस्थ छेद को पास के कंधे और शाफ्ट डेटाम के साथ उसके संबंध के अनुसार स्थित किया जा सकता है, जो महत्वपूर्ण है जब छेद पिनिंग, लॉकिंग या असेंबली में भाग लेता है।
लंबे बेलनाकार घटकों को प्रत्येक व्यास को स्वतंत्र रूप से मोड़ने के बजाय समर्थन, मशीनिंग अनुक्रम और आयामी संबंधों पर ध्यान देने की आवश्यकता होती है।
मेटिंग उपकरण और स्थापना विधि के अनुसार चैंफर, कम व्यास, फ्लैट या अन्य अंत संरचनाओं को शामिल किया जा सकता है।
आयामों को वास्तविक असेंबली इंटरफ़ेस के आसपास परिभाषित किया गया है, जो घटक को गैर-मानक मशीनरी के लिए उपयुक्त बनाता है जहां कैटलॉग शाफ्ट आवश्यक ज्यामिति से मेल नहीं खाते हैं।
एक सटीक सीएनसी मशीनीकृत क्रॉस-ड्रिल स्टेप्ड शाफ्ट का उत्पादन करने के लिए असंबद्ध संचालन के बजाय टर्निंग डेटम और ट्रांसवर्स फीचर को एक मशीनिंग सिस्टम के रूप में नियोजित करने की आवश्यकता होती है।

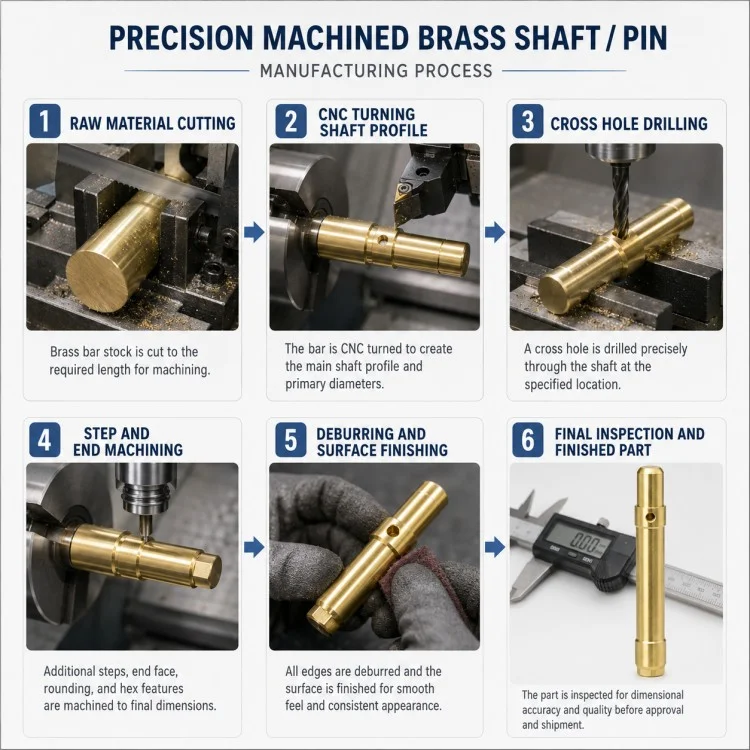

| प्रक्रिया चरण | मुख्य नियंत्रण बिंदु |
| ड्राइंग समीक्षा | जर्नल, कंधे, क्रॉस होल और महत्वपूर्ण संभोग आयामों की पहचान करें |
| कच्चे माल की तैयारी | उपयुक्त बार स्टॉक और मशीनिंग भत्ता का चयन करें |
| केंद्र / डेटाम तैयारी | लंबी-शाफ्ट मशीनिंग के लिए स्थिर संदर्भ स्थापित करें |
| उबड़-खाबड़ मोड़ | मुख्य व्यास और चरणबद्ध ज्यामिति बनाएं |
| अर्ध-समाप्त मोड़ | पत्रिकाओं, कंधों और अंतिम अनुभागों को परिष्कृत करें |
| क्रॉस-होल मशीनिंग | निर्दिष्ट स्थान पर अनुप्रस्थ सुविधा को ड्रिल या मशीन करें |
| फ़ीचर मशीनिंग समाप्त करें | पूर्ण कक्ष, छोटे खंड या अन्य निर्दिष्ट ज्यामिति |
| वैकल्पिक ताप उपचार | केवल तभी लागू किया जाता है जब भौतिक गुणों या कठोरता के लिए इसकी आवश्यकता होती है |
| मोड़ना/पीसना समाप्त करें | निर्दिष्ट होने पर महत्वपूर्ण जर्नल समाप्त करें |
| deburring | छिद्रों, कंधों और किनारों के आसपास की गड़गड़ाहट को हटा दें |
| अंतिम निरीक्षण | व्यास, रिक्ति, क्रॉस-होल स्थिति और संभोग आयाम की जांच करें |
| सफ़ाई एवं सुरक्षा | शिपमेंट के लिए तैयार घटक तैयार करें |
| तुलना मद | ड्राइंग-आधारित मशीनीकृत दस्ता | मानक दस्ता/पिन |
| दस्ता व्यास | एकाधिक व्यास वास्तविक असेंबली का अनुसरण कर सकते हैं | आमतौर पर मानक ज्यामिति तक ही सीमित है |
| कंधे की स्थिति | उपकरण लेआउट के अनुसार परिभाषित | कैटलॉग डिज़ाइन द्वारा तय किया गया |
| क्रॉस होल | स्थिति और व्यास ड्राइंग का अनुसरण कर सकते हैं | अक्सर अनुपलब्ध या मानकीकृत |
| ज्यामिति समाप्त करें | विशिष्ट परिवर्तन और सुविधाएँ शामिल कर सकते हैं | सीमित विकल्प |
| संभोग सतहें | वास्तविक जुड़े घटकों के आसपास निर्मित | सामान्य उपयोग के लिए डिज़ाइन किया गया |
| सामग्री मार्ग | कामकाजी परिस्थितियों के अनुसार चयन किया गया | सामान्य मानक ग्रेड |
| आवेदन | गैर-मानक OEM मशीनरी | सामान्य यांत्रिक उपयोग |
हाँ। छेद का व्यास, अक्षीय स्थिति और पास के कंधे से संबंध अनुमोदित ड्राइंग का पालन कर सकते हैं।
हाँ। आवश्यक मेटिंग इंटरफेस के अनुसार एकाधिक जर्नल, शोल्डर और स्टेप्ड सेक्शन को मशीनीकृत किया जा सकता है।
नहीं, पीसना सहनशीलता, सतह की फिनिश, फिट और कार्यात्मक आवश्यकताओं पर निर्भर करता है। इसे केवल तकनीकी रूप से आवश्यक होने पर ही जोड़ा जाना चाहिए।
हाँ। उपकरण डिज़ाइन के अनुसार चैंफ़र, कम व्यास, फ़्लैट या अन्य अंतिम सुविधाएँ तैयार की जा सकती हैं।
सामग्री, मात्रा, सहनशीलता, सतह की आवश्यकताओं और महत्वपूर्ण संभोग क्षेत्रों के बारे में जानकारी के साथ एक 2डी ड्राइंग या 3डी मॉडल को प्राथमिकता दी जाती है।
हाँ, इंजीनियरिंग समीक्षा के अधीन है। सामग्री में परिवर्तन मशीनिंग, मजबूती, पहनने के व्यवहार और डाउनस्ट्रीम फिनिशिंग को प्रभावित कर सकते हैं।
यह अनुप्रयोग पर निर्भर करता है, लेकिन इस प्रकार के शाफ्ट पर जर्नल व्यास, कंधे की दूरी, क्रॉस-होल स्थिति और संभोग क्षेत्र आमतौर पर महत्वपूर्ण होते हैं।
लंबी गैर-मानक शाफ्ट परियोजनाओं के लिए,ज़ियामेन ज़ियांगक्सिंग ज़िन इंडस्ट्री एंड ट्रेड कंपनी लिमिटेडबार-बार ऑर्डर के माध्यम से प्रक्रिया समीक्षा से सटीक सीएनसी मशीनीकृत क्रॉस-ड्रिल स्टेप्ड शाफ्ट उत्पादन का समर्थन करने के लिए जियांगक्सिंग ज़िन विनिर्माण दृष्टिकोण का उपयोग करता है।
मशीनिंग मार्ग को मुख्य शाफ्ट संदर्भ के आसपास बनाया जा सकता है ताकि जर्नल, कंधे और अनुप्रस्थ विशेषताओं को संबंधित कार्यात्मक ज्यामिति के रूप में नियंत्रित किया जा सके।
प्रक्रिया अनुक्रमण और वर्कहोल्डिंग को छोटे बेलनाकार भागों के लिए उपयोग किए जाने वाले समान सेटअप को लागू करने के बजाय शाफ्ट की लंबाई और व्यास संबंधों के अनुसार चुना जा सकता है।
उत्पादन के दौरान अनावश्यक डेटाम परिवर्तनों को कम करने के लिए टर्निंग और ट्रांसवर्स-होल संचालन की एक साथ योजना बनाई जा सकती है।
उत्पादन से पहले महत्वपूर्ण फिट क्षेत्रों, कंधों, छेद की स्थिति और अंतिम संरचनाओं की पहचान की जा सकती है, इसलिए निरीक्षण प्रयास उन आयामों पर केंद्रित है जो वास्तव में असेंबली को प्रभावित करते हैं।
एक नए हिस्से के सत्यापित होने के बाद, पुष्टि की गई प्रक्रिया की जानकारी को शून्य से तकनीकी मार्ग के पुनर्निर्माण के बजाय बाद में दोहराए जाने वाले निर्माण में ले जाया जा सकता है।
जियांगक्सिंग शिनविशिष्ट शाफ्ट डिजाइन के अनुसार मोड़, ड्रिलिंग, वैकल्पिक मिलिंग, गर्मी उपचार, पीसने और सतह परिष्करण का समन्वय कर सकते हैं।
