सटीक सीएनसी मशीनीकृत फ्लैट लिंकेज आर्म

OEM सोर्सिंग के लिए,जियांगक्सिंग शिन2डी ड्राइंग, 3डी फाइलों या अनुमोदित नमूनों से प्रिसिजन सीएनसी मशीनीकृत फ्लैट लिंकेज आर्म की आपूर्ति करता है। माउंटिंग होल, फ्लैट बॉडी और आकार के सिरे को असंबंधित विशेषताओं के रूप में मानने के बजाय, मशीनिंग मार्ग की योजना घटक के वास्तविक कनेक्शन और गति फ़ंक्शन के आसपास बनाई गई है।

पतले या मध्यम-मोटाई वाले भागों के लिए, आयामी सहनशीलता, किनारे की गुणवत्ता और उत्पादन की मात्रा के अनुसार रिक्त तैयारी का चयन किया जा सकता है। फिर सटीक सीएनसी फिनिशिंग का उपयोग महत्वपूर्ण बढ़ते छेद, अंत ज्यामिति और निर्दिष्ट संदर्भ सतहों के लिए किया जाता है। यह उन आयामों से समझौता किए बिना हिस्से को किफायती बनाए रखने की अनुमति देता है जो सीधे असेंबली को प्रभावित करते हैं।

जब लिंकेज एक पिन, शाफ्ट या फास्टनर के आसपास संचालित होता है, तो माउंटिंग-होल व्यास और स्थिति का कार्यात्मक विशेषताओं के रूप में निरीक्षण किया जा सकता है। गड़गड़ाहट को कम करने, हस्तक्षेप को रोकने और असेंबली के दौरान हैंडलिंग में सुधार करने के लिए किनारे के संक्रमण और कोने की फिनिशिंग को भी नियंत्रित किया जा सकता है।

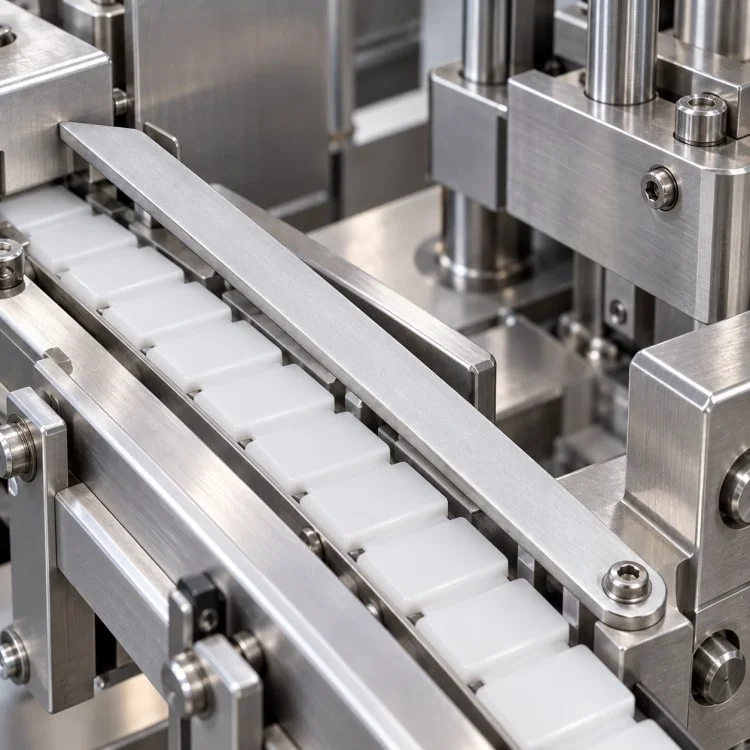

यह घटक प्रकार आमतौर पर स्वचालन तंत्र, फिक्स्चर, औद्योगिक उपकरण, समायोजन प्रणाली, यांत्रिक लिंकेज, नियंत्रण असेंबली और अन्य अनुप्रयोगों के लिए उपयुक्त है, जिनके लिए एक पतली कठोर कनेक्टिंग सदस्य की आवश्यकता होती है।

विशेष विवरण

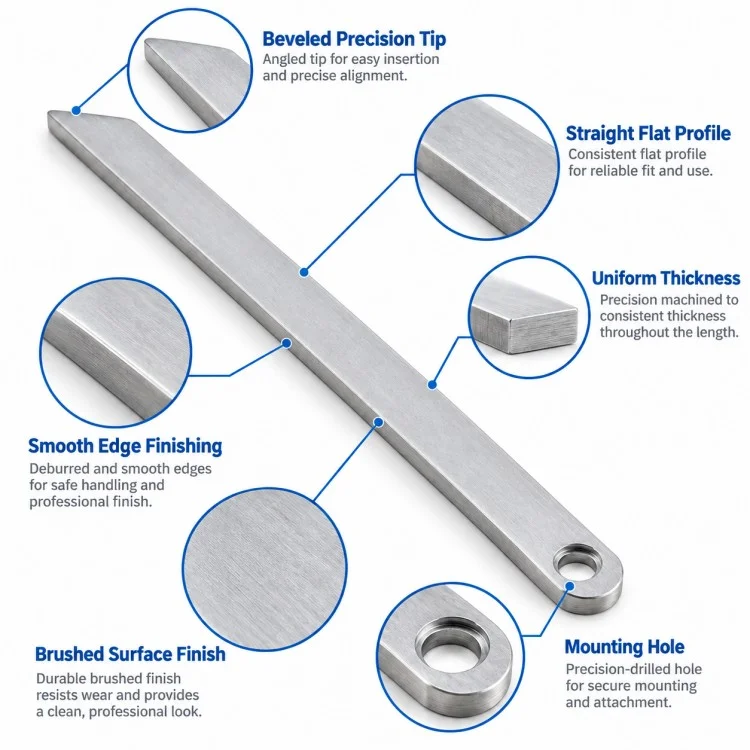

कार्यात्मक डिजाइन एवं अनुप्रयोग

स्लिम वन-पीस ज्योमेट्री वहां उपयोगी है जहां अत्यधिक इंस्टॉलेशन स्थान पर कब्जा किए बिना कठोर कनेक्शन की आवश्यकता होती है।

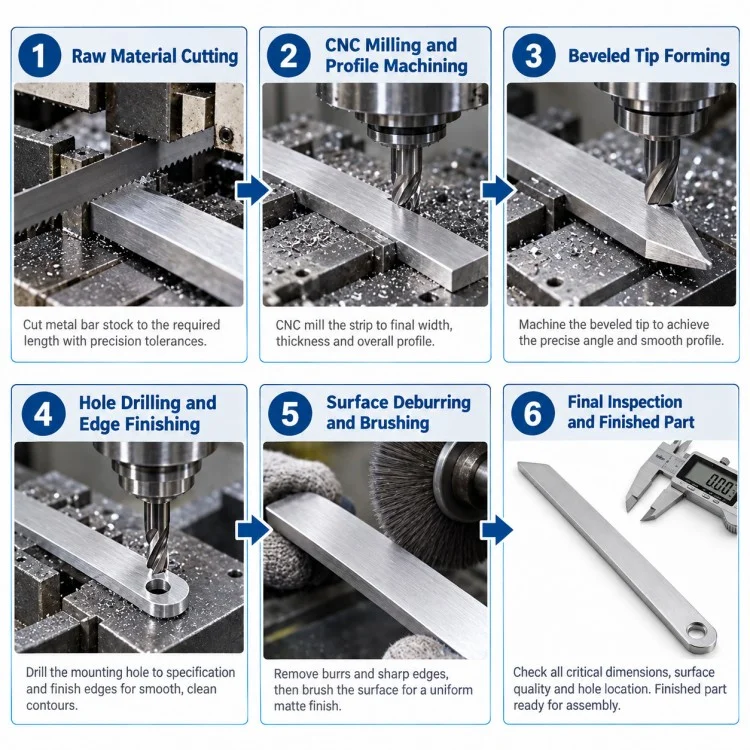

विनिर्माण प्रक्रिया

एक फ्लैट लिंकेज घटक का उत्पादन एकल मशीनिंग विधि तक सीमित नहीं है। मार्ग का चयन मोटाई, सटीकता, मात्रा और किनारे-गुणवत्ता की आवश्यकताओं के अनुसार किया जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: आप लिंकेज घटकों पर क्या सहनशीलता प्राप्त कर सकते हैं?

मानक सीएनसी आयाम आमतौर पर ±0.01 मिमी के आसपास नियंत्रित होते हैं। बढ़ते छेद, छेद की स्थिति या संभोग सुविधाओं के लिए सख्त आवश्यकताओं का मूल्यांकन व्यक्तिगत रूप से किया जा सकता है। उपयुक्त भाग ज्यामिति और मशीनिंग स्थितियों के तहत, विशिष्ट विशेषताएं ±0.001 मिमी के आसपास उपकरण क्षमता तक पहुंच सकती हैं।

Q2: आप किन सामग्रियों की मशीनिंग कर सकते हैं?

हम ताकत, संक्षारण प्रतिरोध और अनुप्रयोग आवश्यकताओं के अनुसार एल्यूमीनियम मिश्र धातु, स्टेनलेस स्टील, कार्बन और मिश्र धातु स्टील, पीतल, तांबा और अन्य पुष्टि की गई मशीनी सामग्रियों का मूल्यांकन कर सकते हैं।

Q3: क्या लंबाई, छेद का आकार और अंतिम आकार को अनुकूलित किया जा सकता है?

हाँ। कुल लंबाई, चौड़ाई, मोटाई, माउंटिंग-होल व्यास, गोलाकार सिरा, कोणीय टिप और अन्य ज्यामिति सभी ग्राहक के चित्र के अनुसार उत्पादित की जा सकती हैं।

Q4: क्या मैं केवल एक प्रोटोटाइप ऑर्डर कर सकता हूँ?

हाँ। Xiangxing Xin एक टुकड़े से शुरू होने वाले ड्राइंग-आधारित सीएनसी प्रोटोटाइप का समर्थन करता है, जिससे ग्राहकों को बैच उत्पादन से पहले फिट और फ़ंक्शन की जांच करने की अनुमति मिलती है।

Q5: क्या पहले नमूने निःशुल्क हैं?

पहले सहयोग के लिए, कच्चे माल और मशीनिंग कठिनाई के अनुसार नमूना लागत का मूल्यांकन किया जाता है। उपयुक्त परियोजनाओं के लिए, सहमत नमूना शुल्क बाद के उत्पादन आदेश के बाद जमा या वापस किया जा सकता है।

Q6: कोटेशन के लिए मुझे कौन सी फ़ाइलें भेजनी चाहिए?

आयाम और सहनशीलता के लिए पीडीएफ, डीडब्ल्यूजी और डीएक्सएफ ड्राइंग की सिफारिश की जाती है। STEP, IGES और SolidWorks फ़ाइलें भी स्वीकार की जाती हैं। कृपया जब भी उपलब्ध हो सामग्री, मात्रा, सतही फिनिश और महत्वपूर्ण सहनशीलता आवश्यकताओं को शामिल करें।

प्रत्यक्ष फैक्टरी लाभ

ज़ियामेन ज़ियांगक्सिंग ज़िन इंडस्ट्री एंड ट्रेड कं, लिमिटेड ड्राइंग-आधारित सटीक धातु घटकों के लिए स्रोत-फ़ैक्टरी उत्पादन प्रदान करता है, एक वर्कफ़्लो में इंजीनियरिंग समीक्षा, प्रोटोटाइप मशीनिंग, निरीक्षण और दोहराव विनिर्माण का संयोजन करता है।

लचीली प्रक्रिया चयन

प्रत्येक फ्लैट लिंकेज भाग को समान मार्ग की आवश्यकता नहीं होती है। मोटाई, सहनशीलता और मात्रा के अनुसार, महत्वपूर्ण विशेषताओं को खत्म करने से पहले सीएनसी मशीनिंग, लेजर कटिंग या वॉटरजेट कटिंग का उपयोग करके रिक्त स्थान का उत्पादन किया जा सकता है।

कार्यात्मक छिद्र स्थिति पर ध्यान दें

लिंकेज भागों के लिए, केवल एक सटीक छेद व्यास ही पर्याप्त नहीं है। विपरीत छोर और बाहरी प्रोफ़ाइल के सापेक्ष छेद की स्थिति सीधे तंत्र यात्रा को प्रभावित कर सकती है, इसलिए इन संबंधों को कार्यात्मक निरीक्षण बिंदु के रूप में माना जा सकता है।

व्यापक सामग्री क्षमता

उपलब्ध मशीनिंग सामग्रियों में एल्यूमीनियम मिश्र धातु, स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु इस्पात, पीतल, तांबा और अन्य उपयुक्त धातुएं शामिल हैं, जिससे ताकत, संक्षारण प्रतिरोध, वजन और लागत लक्ष्यों का मिलान करना आसान हो जाता है।

प्रोटोटाइप-अनुकूल उत्पादन

ड्राइंग-आधारित भागों के लिए वन-पीस प्रोटोटाइप उत्पादन समर्थित है, जो बड़े ऑर्डर से पहले डिज़ाइन सत्यापन, यांत्रिक परीक्षण और फिट पुष्टि के लिए उपयोगी है।

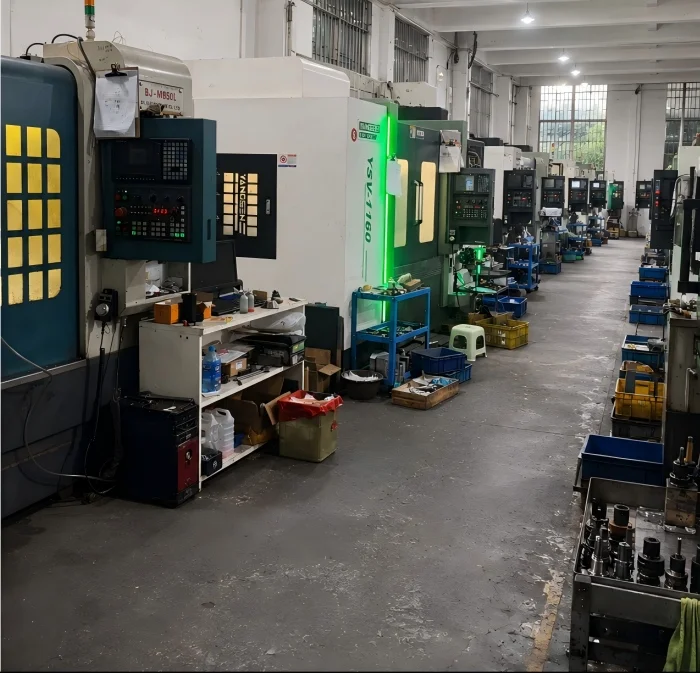

उपकरण और मशीनिंग रेंज

ज़ियामेन ज़ियांगक्सिंग ज़िन इंडस्ट्री एंड ट्रेड कंपनी लिमिटेड के पास सीएनसी टर्निंग, टर्निंग-मिलिंग, 3-एक्सिस, 4-एक्सिस और 5-एक्सिस मशीनिंग क्षमता है। बड़ी घूर्णी परियोजनाओं के लिए, दो सीएनसी खराद ड्राइंग समीक्षा के अधीन लगभग 1500 मिमी मोड़ व्यास को संभाल सकते हैं।

गुणवत्ता और पुनरावृत्ति

प्रिसिजन सीएनसी मशीनीकृत फ्लैट लिंकेज आर्म को नियंत्रित मशीनिंग डेटाम के साथ उत्पादित किया जा सकता है और प्रोटोटाइप स्वीकृत होने के बाद निरीक्षण बिंदुओं को दोहराया जा सकता है, जिससे बाद के बैचों में आयामी स्थिरता बनाए रखने में मदद मिलती है।

ज़ियामेन ज़ियांगक्सिंग ज़िन इंडस्ट्री एंड ट्रेड कंपनी लिमिटेड ISO 9001 और IATF 16949 गुणवत्ता प्रबंधन प्रणालियों के तहत काम करती है। सामग्री प्रमाणपत्र, आयामी निरीक्षण रिपोर्ट और अन्य सहमत गुणवत्ता दस्तावेज़ परियोजना आवश्यकताओं के अनुसार तैयार किए जा सकते हैं।
