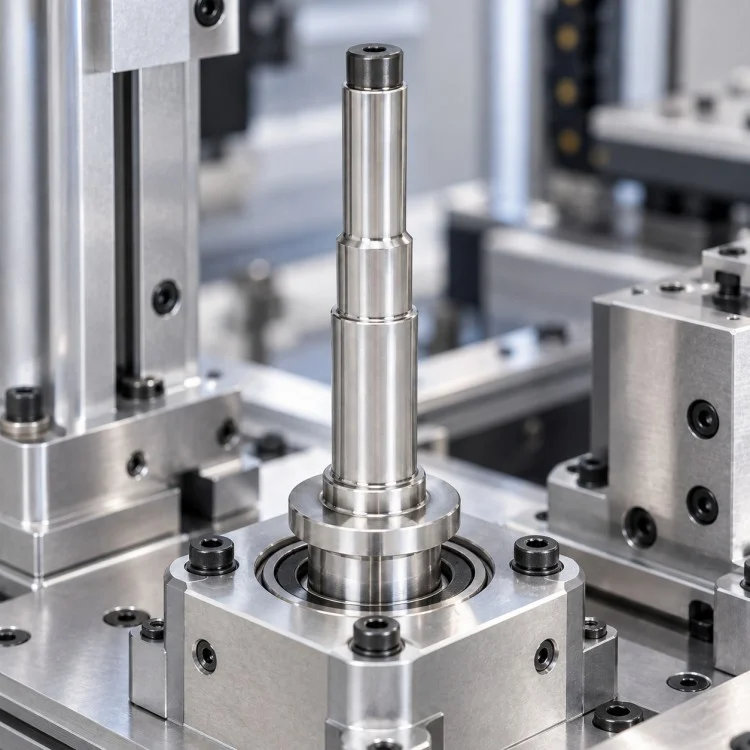

परिशुद्धता सीएनसी मशीनीकृत फ़्लैंग्ड स्टेप्ड शाफ्ट

ओईएम के लिए, ज़ियांगक्सिंग ज़िन एक सटीक सीएनसी मशीनीकृत फ़्लैंग्ड स्टेप्ड शाफ्ट निर्माता है जो शाफ्ट पर केंद्रित है जहां कई व्यास और अक्षीय संदर्भ एक साथ काम करना चाहिए। एक निरंतर बेलनाकार सतह का उपयोग करने के बजाय, घटक कई पत्रिकाओं, संक्रमण कंधों और एक अभिन्न निकला हुआ किनारा को जोड़ता है ताकि विभिन्न संभोग भागों को एक ही घूर्णन अक्ष के साथ परिभाषित स्थानों पर स्थित किया जा सके।

इस संरचना में निकला हुआ किनारा विशेष रूप से महत्वपूर्ण है। यह उपकरण डिज़ाइन के आधार पर, दो असेंबली ज़ोन के बीच एक अक्षीय स्टॉप, माउंटिंग संदर्भ या पृथक्करण बिंदु के रूप में कार्य कर सकता है। इसलिए इसके चेहरे की स्थिति और मोटाई को एक अलग बाहरी विशेषता के रूप में निरीक्षण करने के बजाय आसन्न शाफ्ट व्यास के साथ विचार करने की आवश्यकता है।

शाफ्ट की लंबाई के साथ कई चरणबद्ध खंड वितरित किए गए हैं। इन क्षेत्रों में अलग-अलग फिट आवश्यकताएं हो सकती हैं, जिसका अर्थ है कि एक जर्नल एक पता लगाने वाली सतह के रूप में काम कर सकता है जबकि दूसरा खंड केवल निकासी या संरचनात्मक सहायता प्रदान करता है। परिणामस्वरूप अंतिम सहनशीलता को ग्राहक ड्राइंग पर दिखाए गए प्रत्येक व्यास के वास्तविक कार्य का पालन करना चाहिए।

इस प्रकार के भाग के लिए प्रक्रिया नियोजन सामान्यतः एक स्थिर टर्निंग डेटम से शुरू होता है। जर्नल अनुक्रम, कंधे की स्थिति और निकला हुआ किनारा चेहरे के आसपास रफ और फिनिश टर्निंग की व्यवस्था की जाती है। जहां सख्त रनिंग फिट या सतह की आवश्यकताएं निर्दिष्ट की जाती हैं, चयनित बेलनाकार क्षेत्रों को मुख्य टर्निंग ऑपरेशन के बाद अतिरिक्त परिष्करण या पीस प्राप्त हो सकता है।

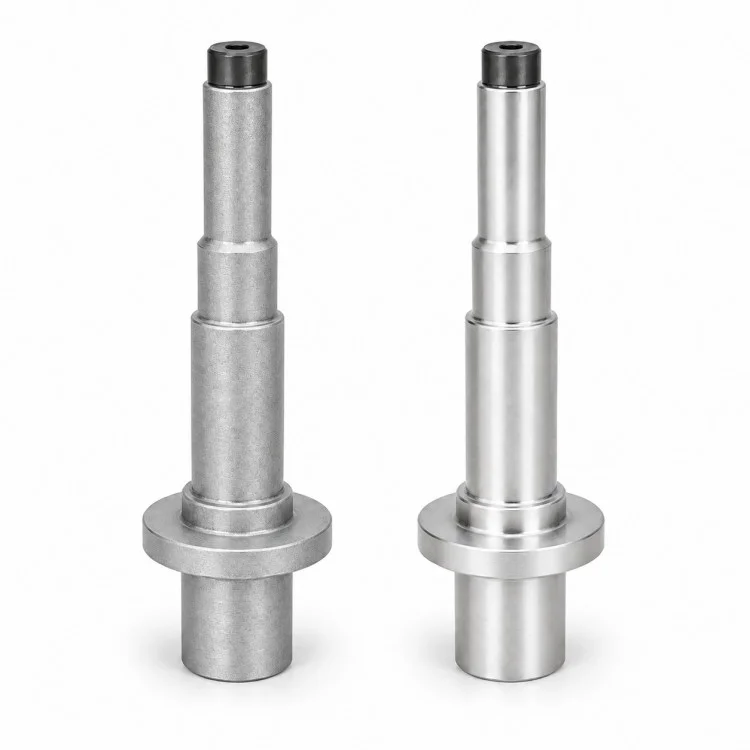

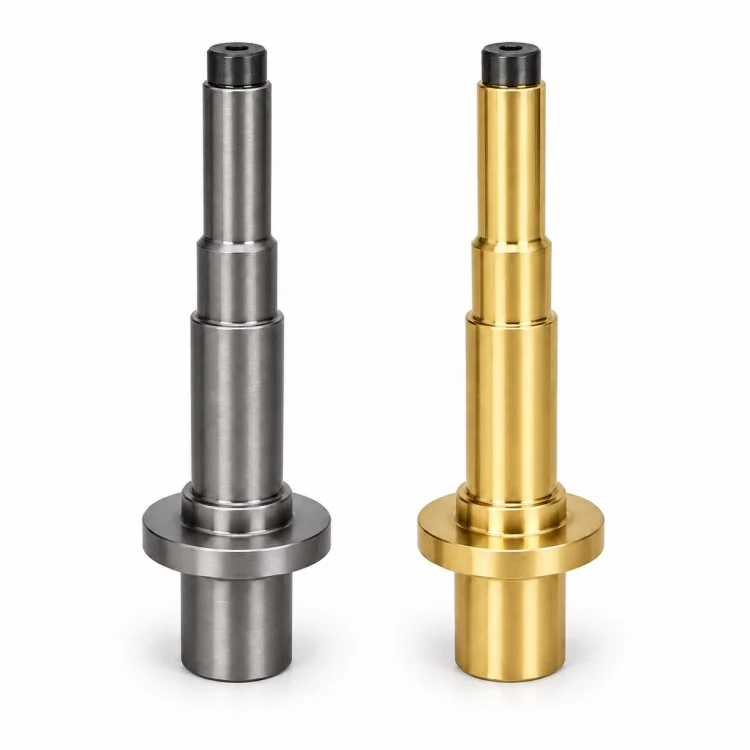

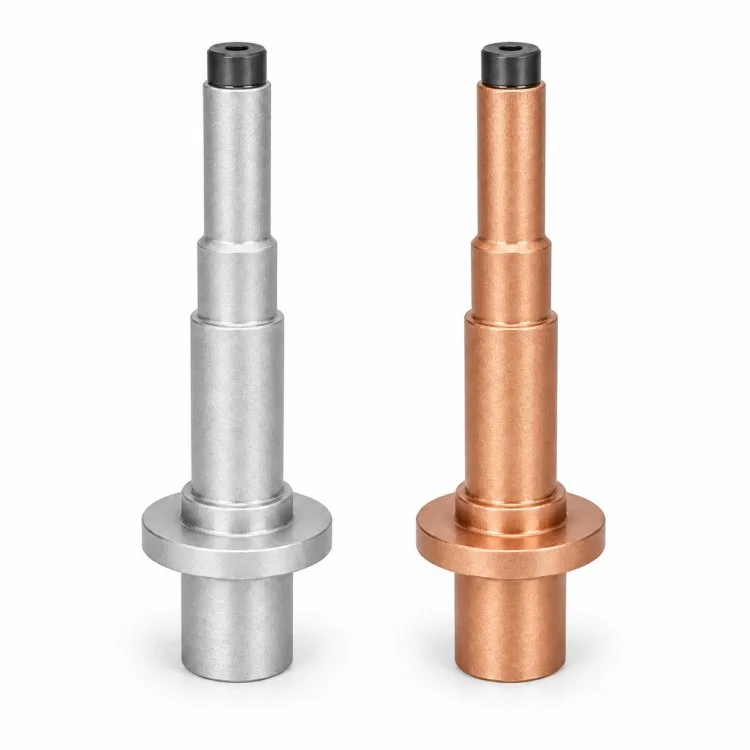

ज़ियामेन ज़ियांगक्सिंग ज़िन इंडस्ट्री एंड ट्रेड कंपनी लिमिटेडउपयुक्त एल्यूमीनियम मिश्र धातु, स्टेनलेस स्टील, कार्बन/मिश्र धातु स्टील, पीतल और अन्य पुष्टि की गई मशीनी सामग्रियों में इस प्रकार के शाफ्ट का निर्माण कर सकते हैं। निरीक्षण व्यास संक्रमण, अक्षीय दूरी, निकला हुआ किनारा, कुल लंबाई और अन्य आयामों पर ध्यान केंद्रित कर सकता है जो सीधे स्थापना और यांत्रिक संरेखण को प्रभावित करते हैं।

विशेष विवरण

उत्पाद की विशेषताएँ

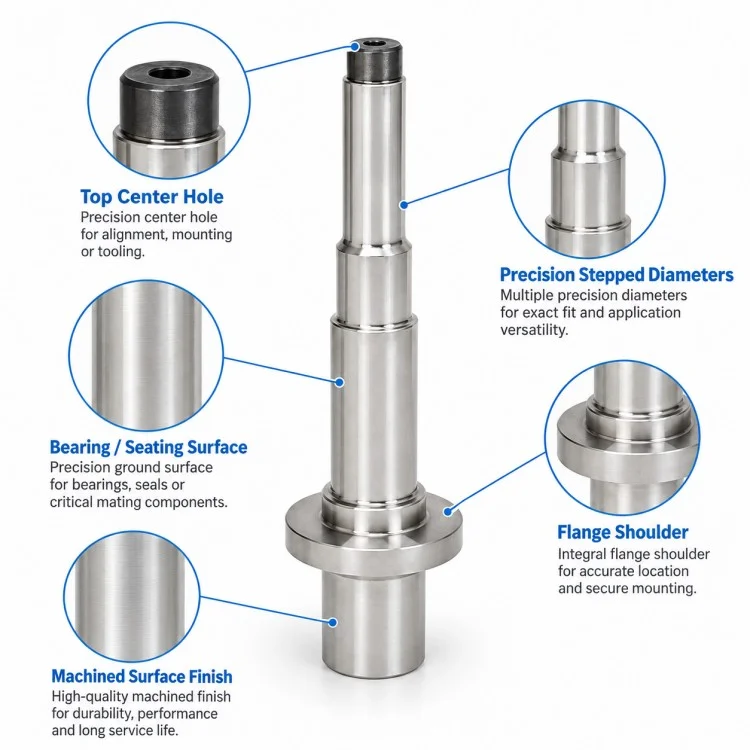

एक समान शाफ्ट के बजाय कार्यात्मक व्यास

शाफ्ट के विभिन्न वर्गों को अलग-अलग व्यास और फिट आवश्यकताओं को सौंपा जा सकता है, जिससे एक घटक को कई संभोग भागों के साथ इंटरफ़ेस करने की अनुमति मिलती है।

अभिन्न अक्षीय निकला हुआ किनारा

जहां एक एकीकृत स्टॉप को प्राथमिकता दी जाती है, वहां डिज़ाइन में एक अलग कॉलर की आवश्यकता के बिना निकला हुआ किनारा एक सकारात्मक अक्षीय संदर्भ बनाता है।

स्पष्ट रूप से परिभाषित कंधे संक्रमण

एकाधिक कंधे कार्यात्मक पत्रिकाओं को अलग करते हैं और बीयरिंग, आस्तीन या अन्य बेलनाकार घटकों की स्थापना स्थिति स्थापित करने में मदद करते हैं।

अनुदैर्ध्य आयामी नियंत्रण

एक परिशुद्ध सीएनसी मशीनीकृत फ़्लैंग्ड स्टेप्ड शाफ्ट के लिए, कंधों और फ़्लैंज के बीच अक्षीय दूरी व्यक्तिगत व्यास जितनी महत्वपूर्ण हो सकती है क्योंकि ये आयाम निर्धारित करते हैं कि संयोजन के बाद संभोग भाग कहाँ बैठते हैं।

चयनात्मक परिशुद्धता

केवल वे सतहें जिन्हें वास्तव में सटीक फिट की आवश्यकता होती है, उन्हें सख्त नियंत्रण की आवश्यकता होती है, जबकि गैर-महत्वपूर्ण संरचनात्मक क्षेत्र उचित सामान्य सहनशीलता का पालन कर सकते हैं।

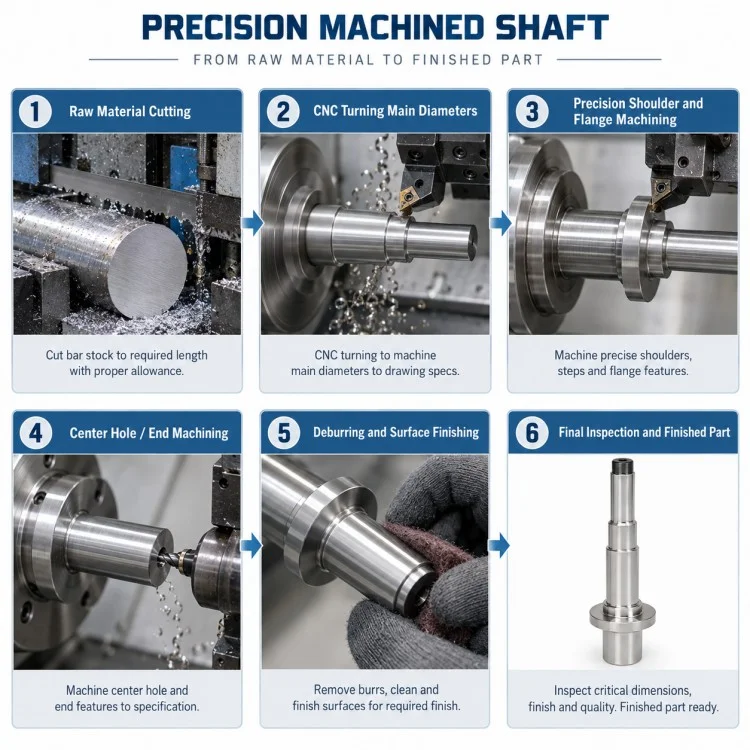

विनिर्माण प्रक्रिया

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या प्रत्येक चरणबद्ध व्यास की सहनशीलता भिन्न हो सकती है?

हाँ। संपूर्ण शाफ्ट पर एक सहनशीलता लागू करने के बजाय प्रत्येक जर्नल के कार्य के अनुसार सहनशीलता निर्दिष्ट की जा सकती है।

Q2: क्या निकला हुआ किनारा स्थिति को एक महत्वपूर्ण अक्षीय आयाम के रूप में नियंत्रित किया जा सकता है?

हाँ। जब निकला हुआ किनारा असेंबली स्थिति निर्धारित करता है, तो उसके चेहरे के स्थान को मुख्य संदर्भ आयाम के रूप में माना जा सकता है।

Q3: क्या बियरिंग जर्नल को मोड़ने के बाद पीसा जा सकता है?

हां, जब ड्राइंग के लिए फिट या सतह फिनिश की आवश्यकता होती है जो पीसने को उपयुक्त बनाता है।

Q4: क्या शाफ्ट को एक ठोस टुकड़े से बनाया जा सकता है?

यदि ग्राहक ड्राइंग और सामग्री मार्ग उपयुक्त हैं, तो चरणबद्ध शाफ्ट और निकला हुआ किनारा एक एकीकृत घटक के रूप में निर्मित किया जा सकता है।

Q5: कौन सी जानकारी आपको इस भाग को सटीक रूप से उद्धृत करने में मदद करती है?

सबसे उपयोगी जानकारी में सभी शाफ्ट व्यास, अक्षीय लंबाई, निकला हुआ किनारा आयाम, फिट सहनशीलता, सतह खुरदरापन, सामग्री, गर्मी उपचार और ऑर्डर मात्रा शामिल हैं।

Q6: क्या सभी चरणबद्ध अनुभागों को समान सतह फिनिश की आवश्यकता है?

नहीं, बियरिंग सीटें, जर्नल्स का पता लगाना और सामान्य संरचनात्मक सतहों में कार्य के अनुसार अलग-अलग खुरदरापन की आवश्यकताएं हो सकती हैं।

Q7: क्या बैच ऑर्डर से पहले प्रोटोटाइप का उत्पादन किया जा सकता है?

हाँ। दोबारा उत्पादन से पहले कुंजी फिट और असेंबली आयामों को सत्यापित करने के लिए प्रोटोटाइप मात्रा का उपयोग किया जा सकता है।

प्रत्यक्ष फैक्टरी लाभ

मल्टी-स्टेप शाफ्ट परियोजनाओं के लिए, ज़ियामेन ज़ियांगक्सिंग ज़िन इंडस्ट्री एंड ट्रेड कंपनी लिमिटेड, निरीक्षण और दोहराए उत्पादन के माध्यम से तकनीकी समीक्षा से प्रिसिजन सीएनसी मशीनीकृत फ़्लैंग्ड स्टेप्ड शाफ्ट के लिए जियांगक्सिंग ज़िन को प्रत्यक्ष विनिर्माण सहायता प्रदान करती है।

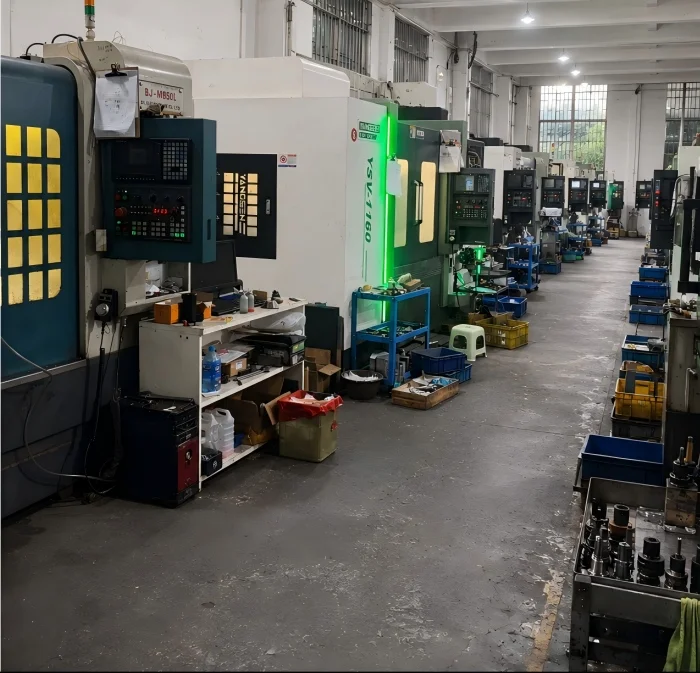

मजबूत टर्निंग और मिल-टर्न क्षमता

फैक्ट्री सीएनसी टर्निंग और टर्न-मिल उपकरण को जोड़ती है, जिससे शाफ्ट-आधारित ज्यामिति और अतिरिक्त गैर-घूर्णी विवरण को भाग डिजाइन के अनुसार समन्वित किया जा सकता है।

व्यावहारिक सहनशीलता आवंटन

पूरे घटक पर अनावश्यक रूप से कड़ी सहनशीलता थोपने के बजाय, इंजीनियरिंग समीक्षा मशीनिंग से पहले सही असर वाली सीटों की पहचान कर सकती है, जर्नल और अक्षीय संदर्भ सतहों का पता लगा सकती है।

महत्वपूर्ण सतह निरीक्षण

सीएमएम, ऊंचाई माप, खुरदरापन निरीक्षण, माइक्रोमीटर और अन्य निरीक्षण उपकरण वास्तविक आयामी आवश्यकता के अनुसार चुने जा सकते हैं।

प्रोटोटाइप से उत्पादन तक समर्थन

वन-पीस प्रोटोटाइप ऑर्डर स्वीकार किए जा सकते हैं, जिससे नियमित उत्पादन मात्रा में जाने से पहले नए शाफ्ट डिज़ाइन को सत्यापित किया जा सकता है।

द्वितीयक प्रक्रियाएँ उपलब्ध हैं

जब ड्राइंग के लिए उनकी आवश्यकता होती है, तो ताप उपचार, सतह उपचार और संबंधित आउटसोर्स प्रक्रियाओं को विनिर्माण मार्ग के भीतर समन्वित किया जा सकता है।

स्थिर दोहराव-आदेश संदर्भ

एक बार जब महत्वपूर्ण आयामों और कार्यात्मक सतहों की पुष्टि हो जाती है, तो बाद के उत्पादन के लिए प्रक्रिया और निरीक्षण बिंदुओं को बनाए रखा जा सकता है, जिससे बैचों के बीच दोहराव में सुधार करने में मदद मिलती है।
