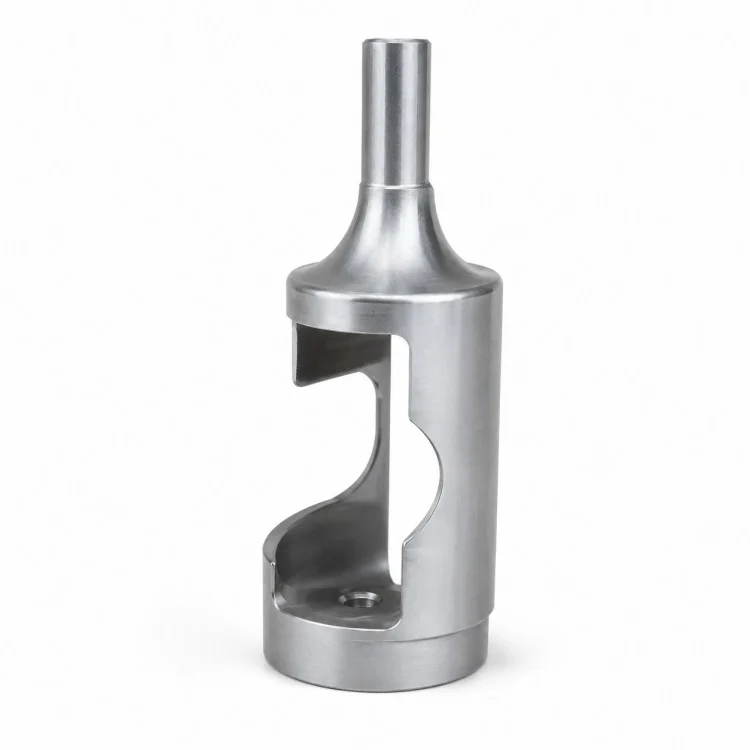

परिशुद्ध सीएनसी मशीनीकृत ओपन-साइड बेलनाकार आवास

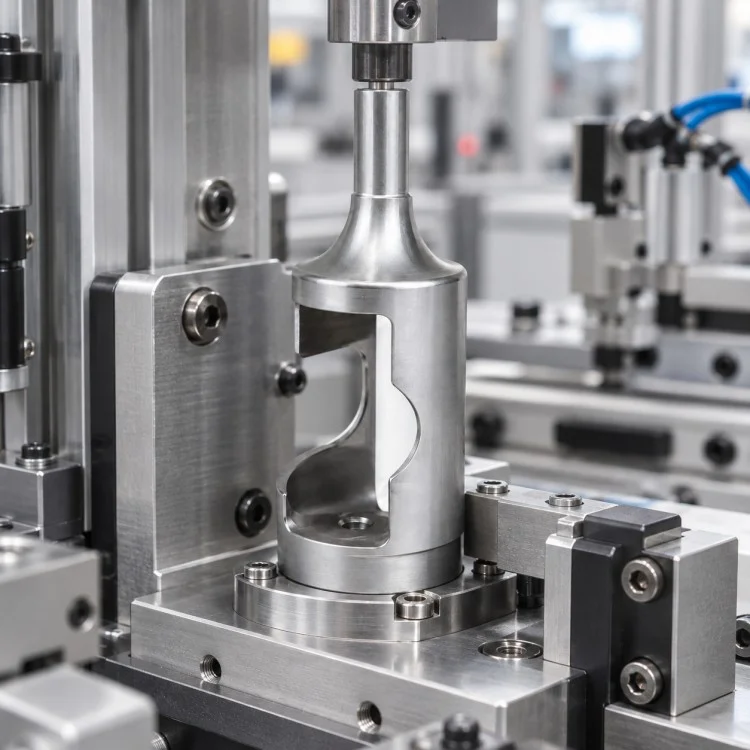

प्रिसिजन सीएनसी मशीनीकृत ओपन-साइड बेलनाकार आवास की सोर्सिंग करने वाले खरीदारों के लिए, जियांगक्सिंग ज़िन उन घटकों के लिए ड्राइंग-आधारित मशीनिंग प्रदान करता है जो गहरे आंतरिक मिलिंग और बड़े साइड कटआउट के साथ बेलनाकार ज्यामिति को जोड़ते हैं। पारंपरिक बंद आवास के विपरीत, यह संरचना आंतरिक कक्ष के हिस्से को खुला छोड़ देती है, जो संभोग घटक की स्थापना, निरीक्षण, समायोजन या आंदोलन को सरल बना सकती है।

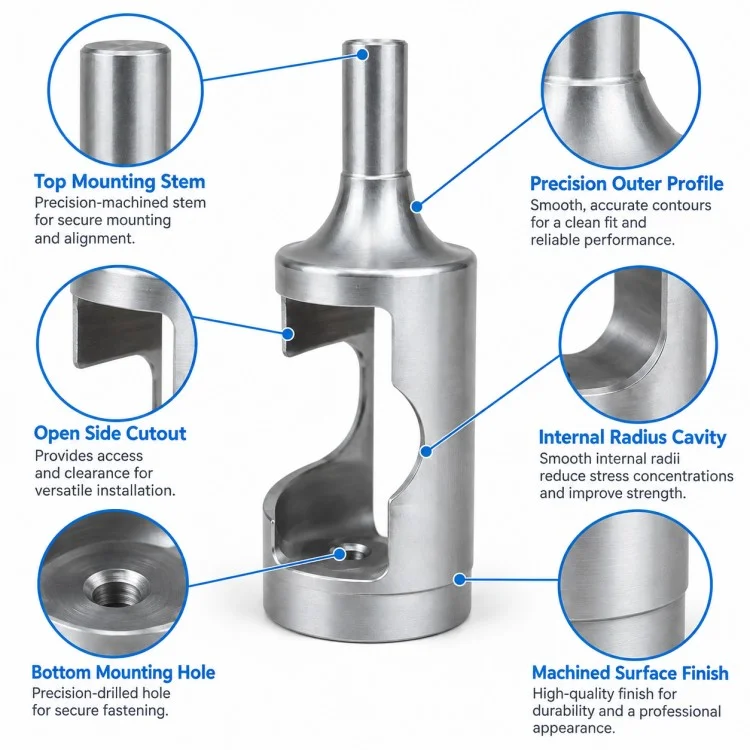

ऊपरी भाग एक संकीर्ण बेलनाकार तने के रूप में बनता है जो एक चिकनी संक्रमण प्रोफ़ाइल के माध्यम से मुख्य शरीर से जुड़ा होता है। ग्राहक की असेंबली के आधार पर, यह क्षेत्र पोजिशनिंग शाफ्ट, कनेक्शन अनुभाग या संदर्भ व्यास के रूप में कार्य कर सकता है। तने और बड़े शरीर के बीच संक्रमण को संकेंद्रितता बनाए रखने और अनावश्यक तनाव एकाग्रता से बचने के लिए स्थिर मशीनिंग नियंत्रण की आवश्यकता होती है।

मुख्य भाग में एक पर्याप्त खुली खिड़की है जो आंतरिक गुहा तक फैली हुई है। इस सुविधा के उत्पादन के लिए आम तौर पर अकेले साधारण बाहरी टर्निंग के बजाय समन्वित टर्निंग और मिलिंग की आवश्यकता होती है। इसलिए आंतरिक कोने की त्रिज्या, दीवार की मोटाई, खुलने की चौड़ाई और शेष समर्थन अनुभाग को ड्राइंग पर निर्दिष्ट यांत्रिक भार और मेटिंग-पार्ट क्लीयरेंस के अनुसार नियंत्रित किया जाना चाहिए।

निचले सिरे पर, एक मशीनी माउंटिंग सतह और केंद्रीय छेद एक अतिरिक्त असेंबली संदर्भ प्रदान करते हैं।ज़ियामेन ज़ियांगक्सिंग ज़िन इंडस्ट्री एंड ट्रेड कंपनी लिमिटेडप्रत्येक गैर-कार्यात्मक सतह को समान सहनशीलता की आवश्यकता के साथ इलाज करने के बजाय भाग की वास्तविक कार्यात्मक श्रृंखला के आसपास निरीक्षण स्थापित कर सकता है - जिसमें स्टेम व्यास, शरीर की सांद्रता, गुहा स्थिति, माउंटिंग-होल स्थान और निचला संदर्भ चेहरा शामिल है।

कम मात्रा वाले प्रोटोटाइप या दोहराए जाने वाले उत्पादन के लिए, प्रिसिजन सीएनसी मशीनीकृत ओपन-साइड बेलनाकार आवास को विभिन्न धातु ग्रेड से निर्मित किया जा सकता है और ग्राहक के ऑपरेटिंग वातावरण, आयामी आवश्यकताओं और डाउनस्ट्रीम असेंबली प्रक्रिया के अनुसार उपयुक्त सतह परिष्करण के साथ आपूर्ति की जा सकती है।

उत्पाद विशिष्टताएँ

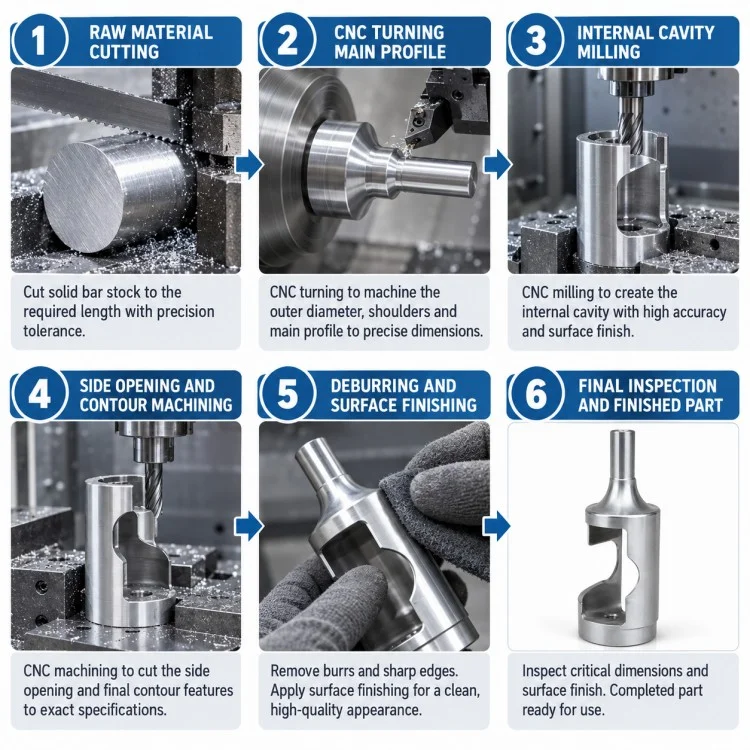

यंत्र रीति

बेलनाकार संदर्भ सतहों को मोड़ना

बाहरी व्यास, ऊपरी तना, निचला आधार और प्रमुख संकेंद्रित संदर्भ अनुभाग पहले सीएनसी मोड़ द्वारा स्थापित किए जा सकते हैं। ये विशेषताएं बाद की मिलिंग के लिए स्थिर डेटा प्रदान करती हैं।

साइड विंडो मिलिंग

बुनियादी बेलनाकार ज्यामिति स्थापित होने के बाद बड़े पार्श्व उद्घाटन के लिए मिलिंग की आवश्यकता होती है। आवास के सहायक पक्ष को कमजोर होने से बचाने के लिए उपकरण पहुंच, कोने की त्रिज्या और शेष दीवार की मोटाई की एक साथ योजना बनाई जानी चाहिए।

आंतरिक गुहा मशीनिंग

उजागर आंतरिक गुहा में घुमावदार और धँसी हुई सतहें होती हैं जिन्हें अंतिम ड्राइंग के आधार पर बहु-दिशा मशीनिंग की आवश्यकता हो सकती है। गहरे आंतरिक क्षेत्रों की मशीनिंग करते समय उपकरण की लंबाई और कठोरता महत्वपूर्ण होती है।

बॉटम माउंटिंग फ़ीचर

निचले बढ़ते छेद और संभोग सतह को मुख्य शरीर अक्ष के साथ आवश्यक स्थितिगत संबंध के अनुसार समाप्त किया जा सकता है।

अंतिम निरीक्षण

महत्वपूर्ण आयामों की जाँच उनके संयोजन कार्य के अनुसार की जाती है, विशेष रूप से संकेंद्रित व्यास, गुहा स्थिति, उद्घाटन की चौड़ाई, दीवार की मोटाई और बढ़ते संदर्भ।

उत्पाद तुलना

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या साइड ओपनिंग का आकार और आकार अनुकूलित किया जा सकता है?

हाँ। उद्घाटन की चौड़ाई, ऊंचाई, आंतरिक त्रिज्या और शेष दीवार की मोटाई ग्राहक के चित्र के अनुसार निर्मित की जा सकती है।

Q2: क्या आप ऊपरी शाफ्ट और बॉडी को एक टुकड़े में मशीन कर सकते हैं?

हाँ। जब सामग्री का आकार और ज्यामिति अनुमति देती है, तो घटक को एक वर्कपीस से मशीनीकृत किया जा सकता है, जिससे असेंबली इंटरफेस को कम करने और स्थितिगत स्थिरता बनाए रखने में मदद मिलती है।

Q3: किस सामग्री की अनुशंसा की जाती है?

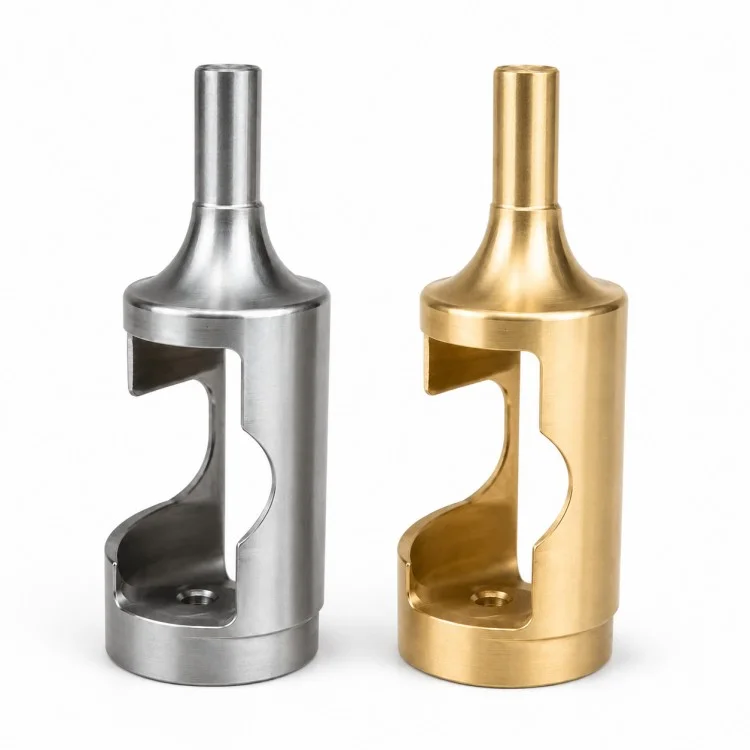

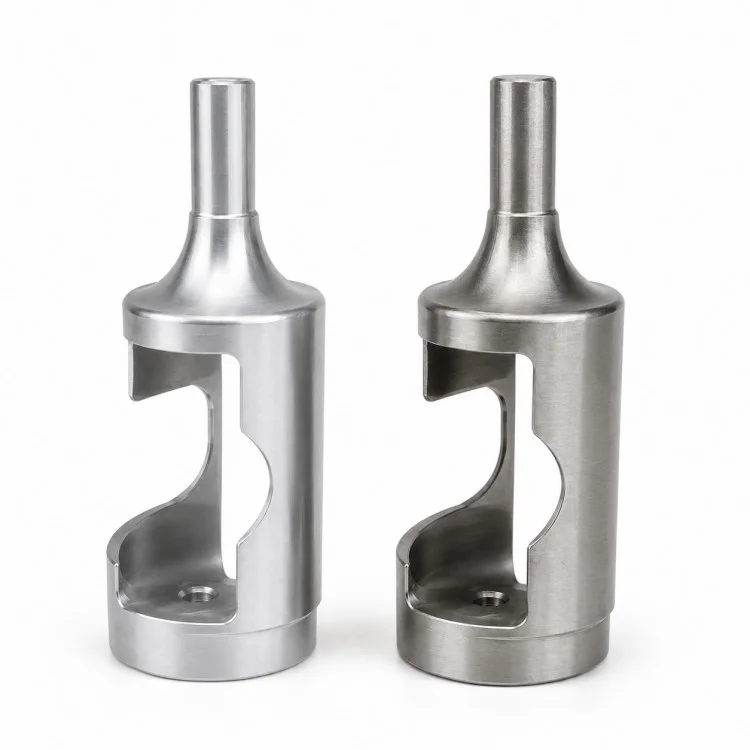

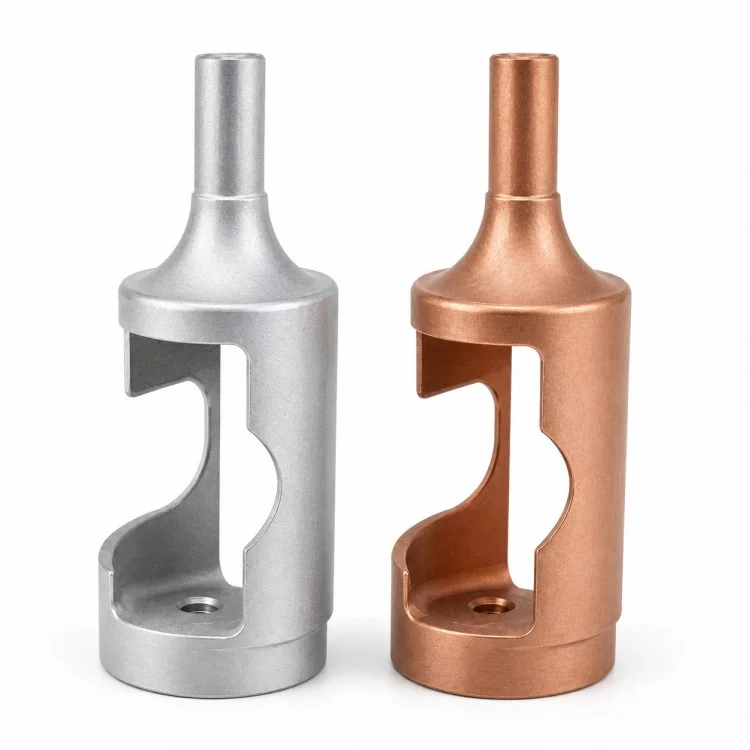

सामग्री का चयन भार, संक्षारण वातावरण, वजन और संभोग आवश्यकताओं के अनुसार किया जाना चाहिए। एल्यूमीनियम, स्टेनलेस स्टील, कार्बन/मिश्र धातु इस्पात और पीतल आम विकल्प हैं।

Q4: क्या आप केवल एक प्रोटोटाइप बना सकते हैं?

हाँ। प्रोटोटाइप सत्यापन के लिए MOQ 1 टुकड़े से शुरू हो सकता है।

Q5: कौन सी भुगतान शर्तें उपलब्ध हैं?

भुगतान की शर्तों की पुष्टि ऑर्डर मूल्य, मात्रा और सहयोग चरण के अनुसार की जाती है और इसे कोटेशन या प्रोफार्मा चालान में बताया जाएगा। हम आपकी कंपनी की भुगतान आवश्यकताओं का आकलन कर सकते हैं, और हम इस संबंध में अपेक्षाकृत लचीले हैं।

प्रश्न 6: यदि प्रसव के बाद कोई आयामी समस्या पाई जाती है तो क्या होगा?

यदि सामान प्राप्त करने के बाद आपको आकार या विनिर्माण संबंधी कोई समस्या आती है, तो कृपया फोटो, माप रिकॉर्ड या निरीक्षण परिणाम प्रदान करें। हमारा इंजीनियरिंग स्टाफ ड्राइंग, उत्पादन रिकॉर्ड और निरीक्षण डेटा का हवाला देकर मुद्दों का सत्यापन करेगा, और जल्द से जल्द 2 घंटे के भीतर प्रतिक्रिया देगा, जिसके बाद हम उचित समाधान पर चर्चा करेंगे।

Q7: कौन सा ड्राइंग प्रारूप पसंद किया जाता है?

STEP या सॉलिडवर्क्स फ़ाइलें ज्यामिति समीक्षा के लिए सहायक होती हैं, जबकि PDF या DWG/DXF चित्रों को स्पष्ट रूप से आयाम, सहनशीलता, सामग्री और सतह की आवश्यकताओं की पहचान करनी चाहिए।

प्रत्यक्ष फैक्टरी लाभ

ज़ियामेन ज़ियांगक्सिंग ज़िन इंडस्ट्री एंड ट्रेड कंपनी लिमिटेड जटिल आवास घटकों के लिए जियांगक्सिंग ज़िन को प्रत्यक्ष विनिर्माण सहायता प्रदान करती है जो मानक ऑफ-द-शेल्फ संरचनाओं पर निर्भर होने के बजाय टर्निंग और मिलिंग को जोड़ती है।

टर्न-मिल विनिर्माण क्षमता

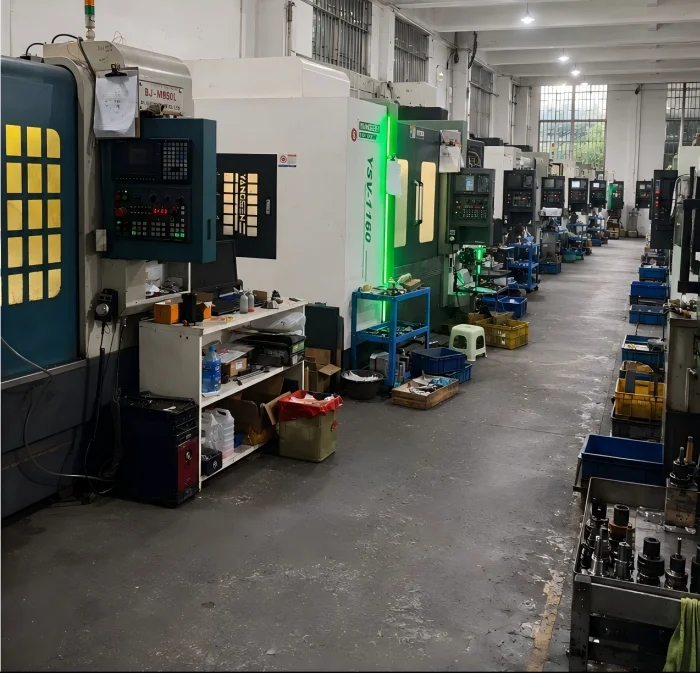

फैक्ट्री में एक उत्पादन वर्कफ़्लो के भीतर बेलनाकार निकायों, शाफ्ट, कंधों और माध्यमिक मिलिंग सुविधाओं के लिए सीएनसी खराद और टर्न-मिल उपकरण हैं।

3-अक्ष, 4-अक्ष और 5-अक्ष मशीनिंग

खुली खिड़कियों, गहरी गुहाओं, साइड फीचर्स या कठिन टूल-एंट्री दिशाओं के लिए, मल्टी-एक्सिस मशीनिंग प्रक्रिया नियोजन के लिए अधिक विकल्प प्रदान करती है।

जटिल एक-टुकड़ा संरचनाओं के लिए उपयुक्त

शरीर को एक एकल मशीनीकृत घटक के रूप में तैयार करने से वेल्डेड जोड़ों को कम किया जा सकता है या इकट्ठे टुकड़ों को अलग किया जा सकता है, जो तब उपयोगी होता है जब मशीनिंग समय को कम करने की तुलना में स्थितिगत स्थिरता अधिक महत्वपूर्ण होती है।

महत्वपूर्ण आयाम निरीक्षण

परिशुद्ध सीएनसी मशीनीकृत ओपन-साइड बेलनाकार आवास के लिए, निरीक्षण ऊपरी तने, मुख्य बेलनाकार शरीर, आंतरिक गुहा और नीचे बढ़ते सुविधा के बीच संबंधों पर ध्यान केंद्रित कर सकता है, जो अकेले कॉस्मेटिक सतहों की तुलना में अंतिम असेंबली के लिए अधिक सार्थक हैं।

उत्पादन दोहराने के लिए प्रोटोटाइप

MOQ 1 टुकड़े से शुरू होता है, जिसमें विशिष्ट प्रोटोटाइप लीड समय 3-5 दिन और बैच उत्पादन ड्राइंग और प्रक्रिया की पुष्टि के लगभग 10-15 दिन बाद होता है।
