OEM ट्रांसमिशन परियोजनाओं के लिए, Xiangxing Xin एक सटीक सीएनसी मशीनीकृत स्टेप्ड स्पर गियर शाफ्ट निर्माता है जो एकीकृत रोटरी घटकों पर केंद्रित है जहां गियर जुड़ाव और शाफ्ट स्थिति को एक साथ नियंत्रित किया जाना चाहिए। स्पर गियर को स्टेप्ड शाफ्ट के समान घटक के हिस्से के रूप में मशीनीकृत किया जाता है, जिससे दांत अनुभाग और घूर्णी जर्नल के बीच सीधा यांत्रिक संबंध बनता है।

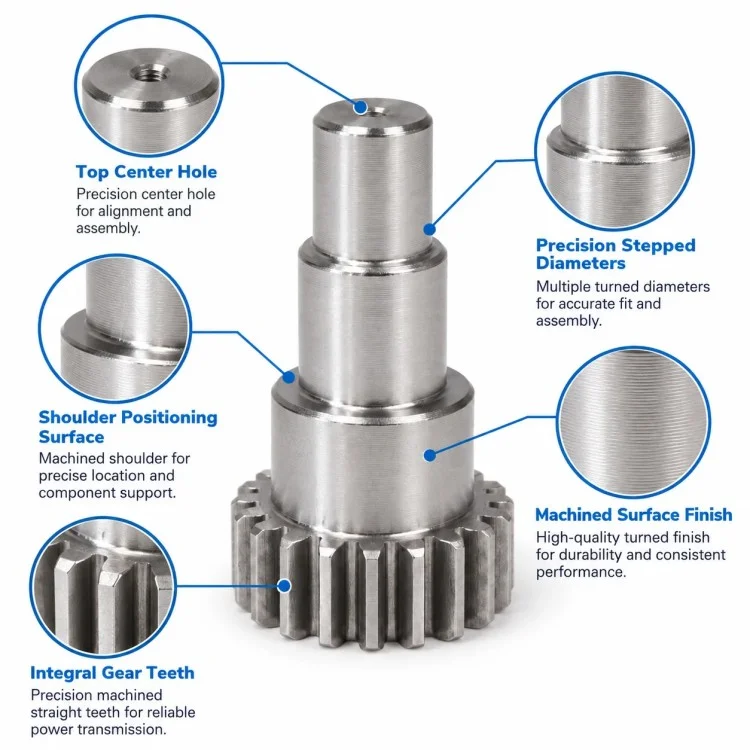

गियर के ऊपर कई शाफ्ट व्यास असेंबली के भीतर विभिन्न कार्य कर सकते हैं। एक जर्नल बियरिंग या स्लीव का पता लगा सकता है, दूसरा संरचनात्मक समर्थन प्रदान कर सकता है, जबकि छोटा अंत अनुभाग अतिरिक्त स्थिति या कनेक्शन क्षेत्र के रूप में काम कर सकता है। अंत में दिखाई देने वाला छोटा अक्षीय छेद मानक सुविधा के रूप में मानने के बजाय ग्राहक की कार्यात्मक आवश्यकता के अनुसार भी उत्पादित किया जा सकता है।
इस संरचना का एक प्रमुख लाभ यह है कि टॉर्क ट्रांसमिशन और शाफ्ट स्थान एक वर्कपीस में एकीकृत होते हैं। यह एक अलग गियर-टू-शाफ्ट कनेक्शन जोड़ने से बचता है जहां मूल मशीन डिज़ाइन के लिए एक-टुकड़ा घटक की आवश्यकता होती है, लेकिन इसका मतलब यह भी है कि गियर अनुभाग, जर्नल व्यास और अक्षीय कंधों को एक सुसंगत डेटाम रणनीति के आसपास योजनाबद्ध किया जाना चाहिए।
भार, घिसाव और सेवा की स्थिति के आधार पर, उपयुक्त स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु इस्पात, एल्यूमीनियम मिश्र धातु या अन्य मशीनी सामग्री का चयन किया जा सकता है। गर्मी उपचार, सतह सख्त करना, पीसना या कोटिंग केवल तभी शुरू की जानी चाहिए जब ड्राइंग और परिचालन स्थितियों के लिए आवश्यक हो।
ज़ियामेन ज़ियांगक्सिंग ज़िन इंडस्ट्री एंड ट्रेड कंपनी लिमिटेडगियर-संबंधित आयामों, जर्नल व्यास, कंधे की दूरी, कुल रनआउट संबंधों और महत्वपूर्ण संभोग क्षेत्रों के आसपास निरीक्षण का आयोजन कर सकते हैं ताकि तैयार घटक का मूल्यांकन गियर और शाफ्ट के बजाय पूर्ण ट्रांसमिशन भाग के रूप में किया जा सके।
| पैरामीटर | विवरण |

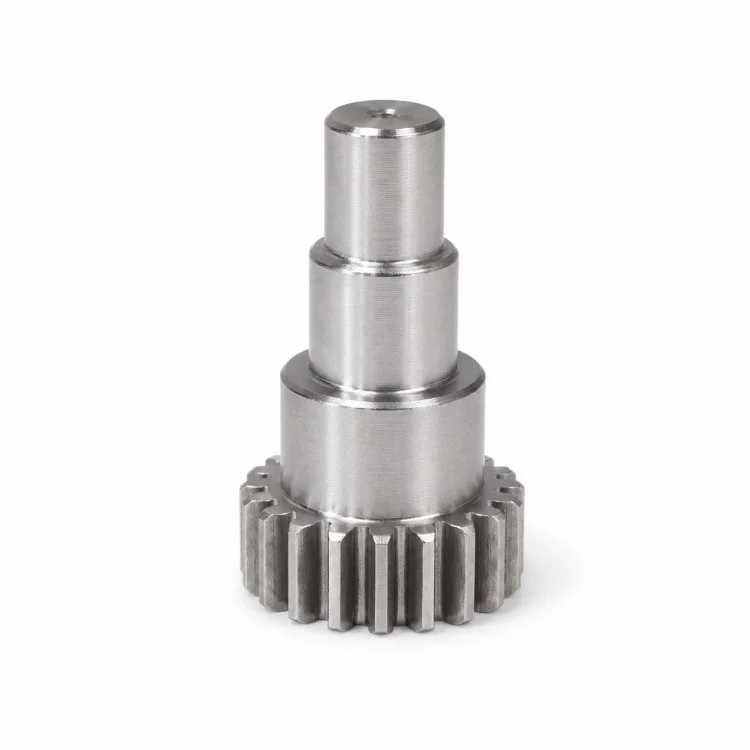

| प्रोडक्ट का नाम | परिशुद्धता सीएनसी मशीनीकृत स्टेप्ड स्पर गियर शाफ्ट |
| ब्रांड | जियांगक्सिंग शिन |
| कंपनी | ज़ियामेन ज़ियांगक्सिंग ज़िन इंडस्ट्री एंड ट्रेड कंपनी लिमिटेड |
| उत्पाद का प्रकार | इंटीग्रेटेड स्टेप्ड स्पर गियर शाफ्ट |
| गियर प्रकार | बाहरी स्पर गियर |
| दांत का डेटा | ग्राहक ड्राइंग के अनुसार |
| मॉड्यूल/डीपी | गियर विशिष्टता के अनुसार |
| दांतों की संख्या | ड्राइंग के अनुसार |
| दस्ता संरचना | मल्टी-स्टेप जर्नल्स |
| जर्नल व्यास | कार्यात्मक फिट के अनुसार |
| कंधे की स्थिति | विधानसभा आयाम के अनुसार |
| अंत छिद्र | ग्राहक डिजाइन के अनुसार |

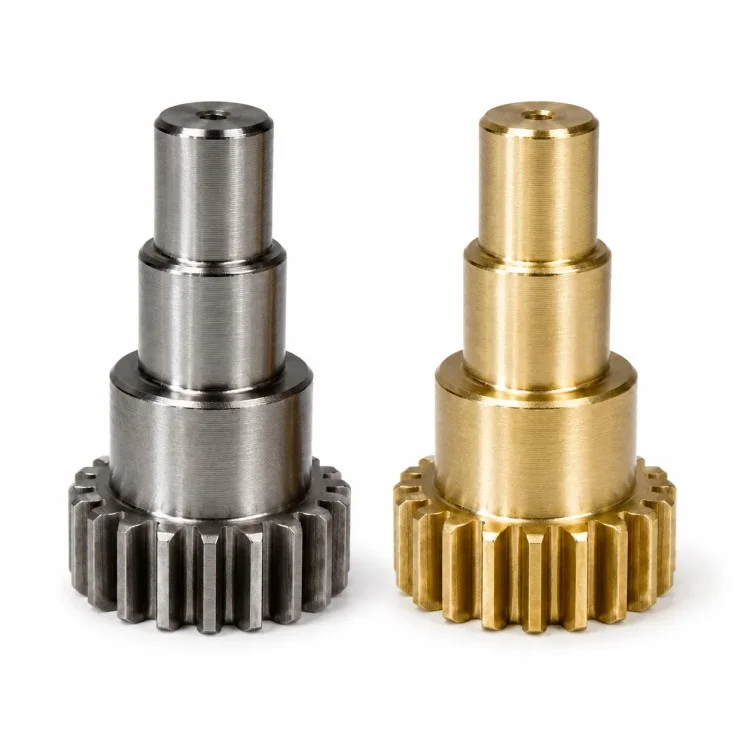

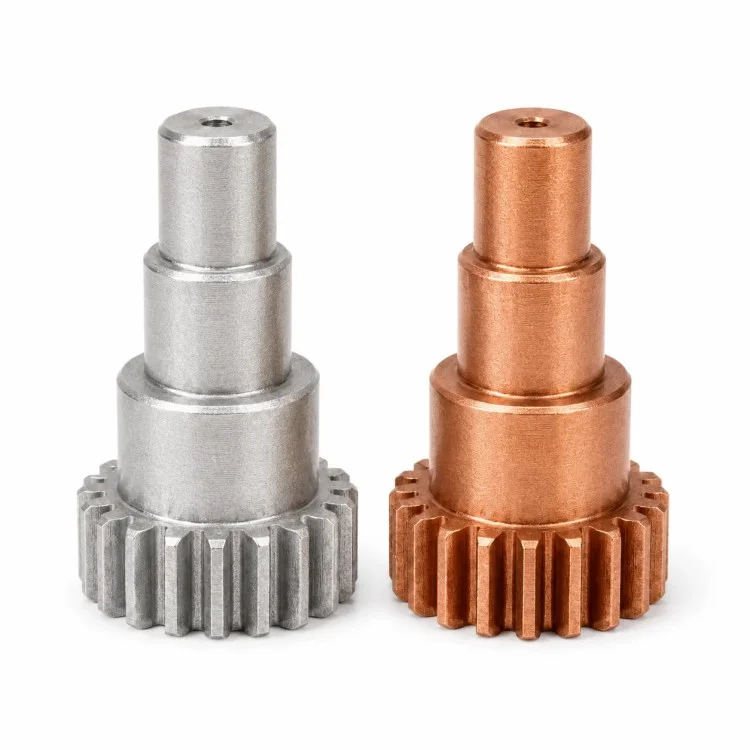

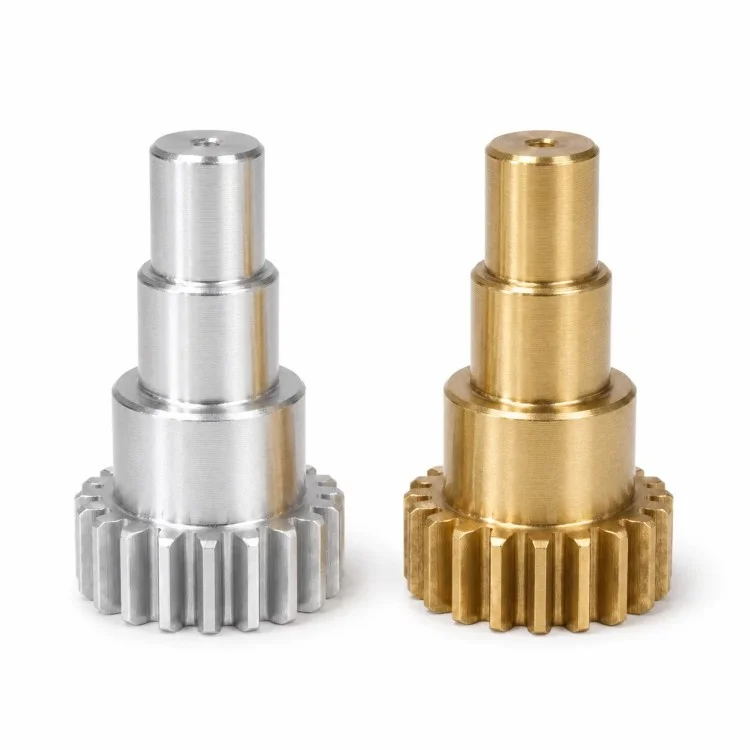

| सामग्री | स्टेनलेस स्टील, कार्बन/मिश्र धातु इस्पात, एल्यूमीनियम, आदि। |
| उष्मा उपचार | निर्दिष्ट होने पर उपलब्ध |
| पिसाई | आवश्यकता पड़ने पर चयनित पत्रिकाओं पर लागू |
| सतह का उपचार | सामग्री और अनुप्रयोग के अनुसार |
| उत्पादन का आधार | 2डी ड्राइंग/3डी मॉडल/नमूना |

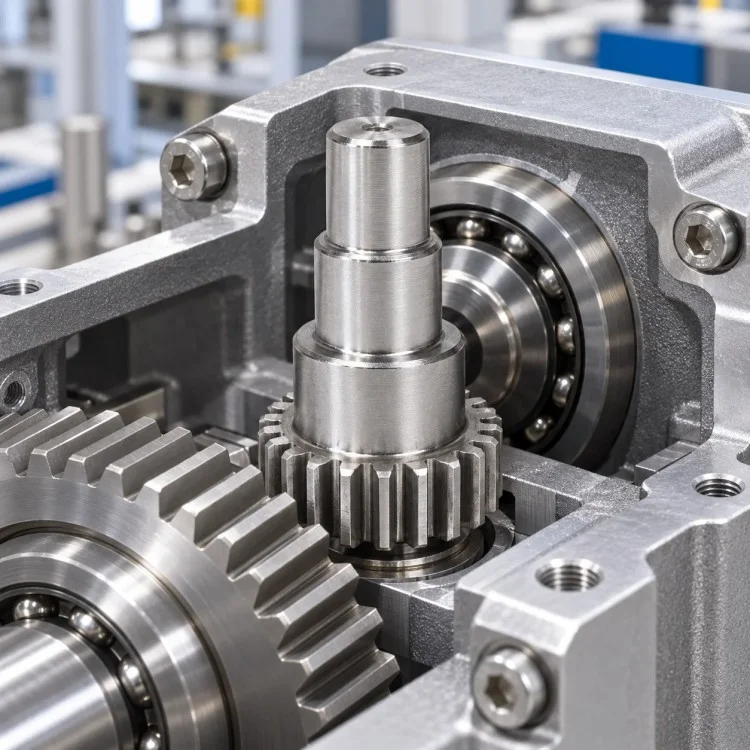

| विशिष्ट अनुप्रयोग | गियरबॉक्स, ऑटोमेशन, ट्रांसमिशन उपकरण, ओईएम मशीनरी |
इस प्रिसिजन सीएनसी मशीनीकृत स्टेप्ड स्पर गियर शाफ्ट के लिए, गियर कटिंग और शाफ्ट मशीनिंग को एक सामान्य घूर्णी डेटाम के माध्यम से जोड़ा जाना चाहिए ताकि दांत अनुभाग कार्यात्मक पत्रिकाओं से सही ढंग से संबंधित रहे।

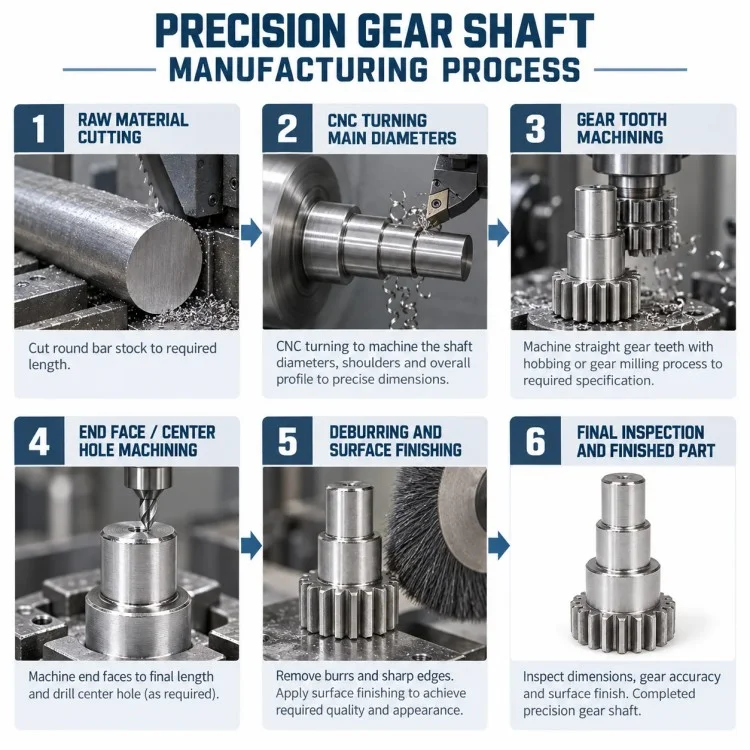

| प्रक्रिया चरण | मुख्य नियंत्रण बिंदु |
| ड्राइंग एवं गियर डेटा समीक्षा | मॉड्यूल/डीपी, दांतों की गिनती, शाफ्ट फिट और महत्वपूर्ण डेटा की पुष्टि करें |
| सामग्री तैयारी | उपयुक्त बार, फोर्ज्ड ब्लैंक या निर्दिष्ट कच्चा माल तैयार करें |
| उबड़-खाबड़ मोड़ | समग्र शाफ्ट प्रोफाइल और गियर ब्लैंक स्थापित करें |
| कदम मोड़ना | विभिन्न जर्नल व्यास और कंधे की स्थिति को मशीन करें |
| गियर ब्लैंक फिनिशिंग | आवश्यक गियर बाहरी व्यास और चेहरे के संदर्भ तैयार करें |
| स्पर गियर कटिंग | अनुमोदित आंकड़ों के अनुसार बाहरी सीधे दांतों का उत्पादन करें |
| फ़ीचर मशीनिंग समाप्त करें | पूर्ण अंत बोर, चैम्बर या अन्य निर्दिष्ट विवरण |
| वैकल्पिक ताप उपचार | ताकत और पहनने की आवश्यकताओं के अनुसार लागू किया गया |
| मोड़ना/पीसना समाप्त करें | जहां आवश्यक हो, सटीक पत्रिकाओं को पुनर्स्थापित करें या समाप्त करें |
| deburring | गियर किनारों और शाफ्ट ट्रांज़िशन से गड़गड़ाहट हटाएं |
| अंतिम निरीक्षण | गियर आयाम, जर्नल, अक्षीय रिक्ति और रनआउट-संबंधित सुविधाओं का निरीक्षण करें |
| तुलना मद | एकीकृत गियर शाफ्ट | अलग गियर + शाफ्ट असेंबली |
| गियर/शाफ़्ट संबंध | एक घटक में निर्मित | सेकेंडरी असेंबली पर निर्भर करता है |
| कनेक्शन इंटरफ़ेस | वन-पीस डिज़ाइन में कोई अलग हब-टू-शाफ्ट जोड़ नहीं | कुंजी, तख़्ता, हस्तक्षेप फिट या अन्य जोड़ की आवश्यकता है |
| अक्षीय स्थान | मशीनी कंधों द्वारा सीधे परिभाषित | कई एकत्रित भागों पर निर्भर करता है |
| घटक गणना | निचला | उच्च |
| असेंबली चरण | कम किया हुआ | अतिरिक्त गियर स्थापना की आवश्यकता है |
| गियर-टू-जर्नल डेटाम | विनिर्माण के दौरान नियंत्रित किया जा सकता है | गियर माउंटिंग सटीकता से प्रभावित |
| प्रतिस्थापन लचीलापन | निचला | अलग-अलग हिस्सों को अलग-अलग बदला जा सकता है |
| सर्वोत्तम उपयोग | एकीकृत ट्रांसमिशन की आवश्यकता वाले OEM डिज़ाइन | मॉड्यूलर या सेवा-उन्मुख असेंबली |
हाँ। जब ड्राइंग एक अभिन्न डिजाइन निर्दिष्ट करती है और सामग्री मार्ग उपयुक्त होता है, तो गियर ब्लैंक और स्टेप्ड शाफ्ट को एक वर्कपीस से उत्पादित किया जा सकता है।
हाँ। सीटों को रखना, जर्नल्स का पता लगाना और सामान्य समर्थन व्यास प्रत्येक अपने वास्तविक कार्य के लिए उपयुक्त सहनशीलता का उपयोग कर सकते हैं।
कृपया मॉड्यूल या डीपी, दांतों की संख्या, दबाव कोण, चेहरे की चौड़ाई, सामग्री, गर्मी उपचार, गियर गुणवत्ता की आवश्यकता और उपलब्ध होने पर संभोग संबंधी जानकारी प्रदान करें।
हां, यदि आवश्यक फिट, आयामी स्थिरता या सतह खत्म होने पर पीसना आवश्यक हो जाता है।
हाँ। व्यास, गहराई और कार्य ग्राहक की ड्राइंग के अनुरूप होने चाहिए।
हाँ। जब अनुप्रयोग को उच्च शक्ति या विशिष्ट ताप-उपचार प्रदर्शन की आवश्यकता होती है तो मिश्र धातु इस्पात पर विचार किया जा सकता है।
विशिष्ट महत्वपूर्ण वस्तुओं में गियर से संबंधित आयाम, बियरिंग जर्नल, कंधे की दूरी, गियर-टू-जर्नल रनआउट और मेटिंग सतहें शामिल हो सकती हैं, लेकिन अंतिम नियंत्रण योजना को ग्राहक के ड्राइंग का पालन करना चाहिए।
इंटीग्रल ट्रांसमिशन घटकों के लिए, ज़ियामेन ज़ियांगक्सिंग ज़िन इंडस्ट्री एंड ट्रेड कंपनी लिमिटेड, प्रोटोटाइप सत्यापन और रिपीट मैन्युफैक्चरिंग के माध्यम से गियर-डेटा समीक्षा से प्रिसिजन सीएनसी मशीनीकृत स्टेप्ड स्पर गियर शाफ्ट परियोजनाओं का समर्थन करने के लिए जियांगक्सिंग ज़िन प्रक्रिया लागू करती है।
स्पर गियर और शाफ्ट को असंबंधित विशेषताओं के रूप में मानने के बजाय, मशीनिंग मार्ग को एक घूर्णी डेटाम और एक कार्यात्मक असेंबली अवधारणा के आसपास विकसित किया जा सकता है।
फ़ैक्टरी वास्तविक भाग डिज़ाइन के अनुसार मल्टी-स्टेप टर्निंग, गियर तैयारी, टूथ मशीनिंग और उसके बाद की फिनिशिंग का समन्वय कर सकती है।
सीटों को रखने और पत्रिकाओं का पता लगाने से सख्त निरीक्षण और परिष्करण प्राप्त हो सकता है, जबकि गैर-महत्वपूर्ण सहायता अनुभाग उचित सामान्य सहनशीलता का उपयोग कर सकते हैं।
जब स्टील के हिस्सों को कठोरता या पहनने के प्रतिरोध की आवश्यकता होती है, तो बाद की फिनिशिंग के लिए भत्ता योजना के साथ-साथ विनिर्माण मार्ग में गर्मी उपचार को शामिल किया जा सकता है।
वन-पीस प्रोटोटाइप ऑर्डर का समर्थन किया जा सकता है ताकि नियमित उत्पादन से पहले गियर एंगेजमेंट, शाफ्ट फिट और उपकरण असेंबली को सत्यापित किया जा सके।
पहला नमूना स्वीकृत होने के बाद, स्थिरता में सुधार के लिए महत्वपूर्ण शाफ्ट आयाम, गियर संदर्भ और निरीक्षण बिंदु बाद के बैचों के लिए बनाए रखे जा सकते हैं।
